概述(PRODUCT DESCRIPTION)

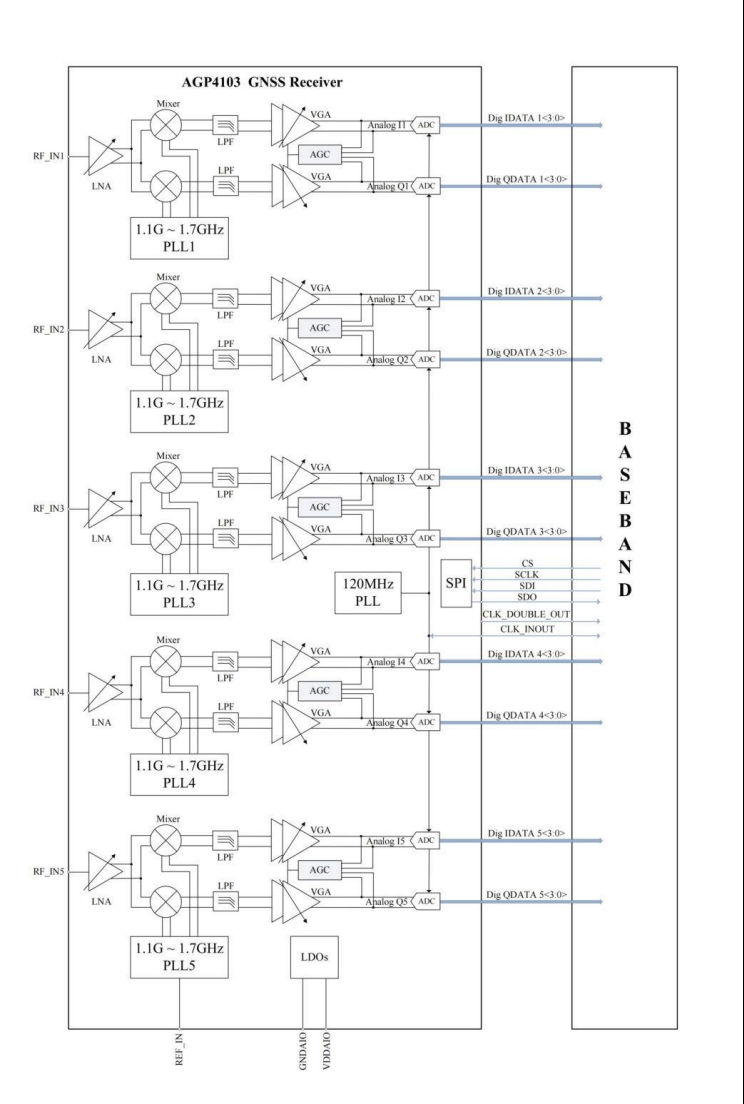

AGP4103 GNSS Receiver RF IP 采用 22nm CMOS 工藝，是一款高度集成的多模多頻段五通道寬帶 GNSS 射頻接收機 IP，完全滿足1.1GHz~1.7GHz頻段的衛星導航信號接收。IP集成獨立五通道接收機，每通道包括低噪聲放大器(LNA)及正交混頻器(MIXER)、低通濾波器(LPF)、自動增益控制(AGC)、模數轉換器(ADC)、全集成小數分頻鎖相環和時鐘鎖相環等電路支持模擬和數字中頻信號輸出。GNSS 接收機可配置為高線性模式和低功耗模式，以滿足多種應用需求。
典型特征 (FEATURES)
n 22nm CMOS工藝
n 1.2V~2V供電電壓
n 功耗:低功耗模式 75mA，高線性模式 100mA
n 多模多頻段五通道:支持 1100MHz~1700MHz頻率范圍
n 可配置中頻濾波器帶寬:10MHz~45MHZ
n 通道******增益:110dB
n 接收噪聲系數:3dB(Channel1~Channel2);4dB(Channel3~Channel5)
n 支持自動增益控制(AGC):64dB@ldBstep
n 鏡像抑制度:>35dBc
n ADC位數:4Bit/3Bit/2Bitsig/mag碼、原碼/補碼
n 本振相位噪聲:-95dBc/Hz@10kHz
n 通道隔離度:>40dB
n 集成 120M時鐘鎖相環，支持2倍晶振頻率倍頻采樣
n 工作溫度范圍:-40~85℃
